La diferencia entre contactores de CA y contactores de CC
Dec 31, 2025
Dejar un mensaje

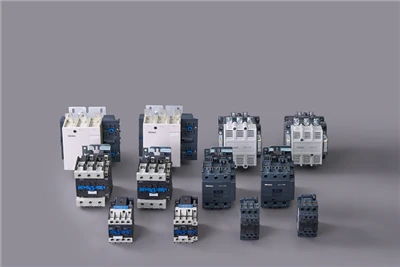

Contactores de CA y contactores de CCHay dos tipos de interruptores electromagnéticos que se utilizan para controlar la apertura y el cierre de circuitos. Aunque funcionan de manera similar, ambos usan fuerza electromagnética para abrir/cerrar contactos, tienen diferencias fundamentales en el diseño debido a las diferencias fundamentales en las características físicas de la electricidad de CA y CC y, por lo tanto, no se pueden usar indistintamente.
I. Principio de funcionamiento y diferencias estructurales
1. Estructura central:
El núcleo de un contactor de CA está hecho de láminas de acero al silicio laminadas para reducir el calentamiento por corrientes parásitas. Un anillo de cortocircuito-está incrustado en la cara final del núcleo para mantener la fuerza de succión cuando la corriente cruza cero, eliminando la vibración y el ruido.
El núcleo de un contactor de CC es una estructura monolítica, generalmente cilíndrica, y las corrientes parásitas no son una preocupación. No hay anillo de cortocircuito-porque la corriente CC no tiene punto de cruce por cero-, lo que resulta en una fuerza de succión constante.
2. Sistema de extinción de arco:
La extinción del arco es relativamente fácil para los contactores de CA. Generalmente se utiliza un dispositivo de extinción de arco de tipo rejilla-, que utiliza la característica natural de cruce por cero-de la corriente CA, combinado con rejillas metálicas para dividir y enfriar el arco para lograr la extinción del arco.
La extinción del arco es el mayor desafío para los contactores de CC. Se deben utilizar potentes dispositivos de extinción de arco, como la extinción de arco magnético, y la estructura de la cámara de extinción de arco es más compleja.
3. Parámetros de la bobina:
Las bobinas de los contactores de CA tienen menos vueltas, un diámetro de cable más grueso y una resistencia más baja. Esto se debe a que su limitación de corriente depende principalmente de la reactancia inductiva de la bobina. Si la corriente CC se conecta por error, la reactancia inductiva desaparece y la resistencia de la bobina se vuelve muy pequeña, lo que provoca una corriente excesiva y un desgaste inmediato. Los contactores de CC tienen una gran cantidad de vueltas de bobina, un diámetro de cable delgado y alta resistencia. Su limitación actual depende enteramente de la resistencia de la bobina. Si se conecta incorrectamente al voltaje CA nominal, la reactancia inductiva dará como resultado una corriente insuficiente, lo que provocará una fuerza magnética inadecuada y un acoplamiento poco confiable.
4. Frecuencia de funcionamiento:
Los contactores de CA tienen una frecuencia de funcionamiento relativamente baja. Los arranques y paradas frecuentes provocan una generación significativa de calor debido a la corriente de entrada y las pérdidas del núcleo en la bobina de CA.
Los contactores de CC pueden funcionar a frecuencias más altas. La bobina de CC es una carga puramente resistiva, lo que resulta en un arranque más suave, menos generación de calor y idoneidad para un funcionamiento más frecuente.
5. Tamaño y costo:
Los contactores de CA suelen ser más pequeños y tienen costos de fabricación más bajos.
Los contactores de CC, debido a sus bobinas y sistemas de extinción de arco-más complejos, son generalmente más grandes y más caros.
II. Diferencias de escenarios de aplicación:
Contactores de CA:
Escenarios principales:Controlar motores de CA (p. ej., bombas de agua, ventiladores, máquinas herramienta).
Áreas Principales:
Líneas de producción industriales automatizadas.
Sistemas electromecánicos de la edificación (climatización, iluminación).
Sistemas de potencia (conmutación por condensadores).
Características:Versátil, alto-volumen, bajo-coste; la piedra angular del control industrial.
Contactores CC:
Aplicaciones principales:Interrumpir circuitos de CC de alta-corriente.
Aplicaciones principales:
Fuentes de Alimentación DC: Vehículos eléctricos, estaciones de carga, sistemas fotovoltaicos.
Sistemas de Almacenamiento de Energía: Bancos de Baterías, UPS.
Fuerza de Tracción: Metros, locomotoras eléctricas.
Industrias especializadas: galvanoplastia, electrólisis.
Características:Dedicado, confiable y de alto costo-; un interruptor de llave en circuitos de CC de alta-potencia.
