¿Cuántos Breakers se pueden instalar en un panel?

¡Hola! Como proveedor de interruptores, a menudo me preguntan: "¿Cuántos interruptores se pueden instalar en un panel?" Es una consulta crucial, especialmente para aquellos en la industria eléctrica o propietarios de viviendas que buscan actualizar sus sistemas eléctricos. En este blog, desglosaré los factores que determinan la cantidad de interruptores que puede colocar en un panel y compartiré algunas ideas prácticas.

Comprensión de los paneles eléctricos

Primero lo primero, hablemos de paneles eléctricos. Estos son como los centros nerviosos de su sistema eléctrico, distribuyendo energía a diferentes circuitos en su hogar o negocio. Vienen en varios tamaños y configuraciones, y la cantidad de disyuntores que pueden acomodar depende de varios factores.

Uno de los factores principales es el amperaje del panel. Esta clasificación indica la cantidad máxima de corriente eléctrica que el panel puede manejar de forma segura. Los índices de amperaje comunes para paneles residenciales son 100 amperios, 150 amperios y 200 amperios. Cuanto mayor sea el amperaje, más interruptores normalmente puede admitir el panel.

Otro factor importante es el espacio físico dentro del panel. Cada disyuntor ocupa una cierta cantidad de espacio y debe haber suficiente espacio para una ventilación y un cableado adecuados. Los fabricantes de paneles diseñan sus productos con dimensiones y disposiciones de ranuras de disyuntores específicas, por lo que es esencial elegir un panel que pueda acomodar la cantidad de disyuntores que necesita.

Calcular el número de interruptores

Ahora, entremos en el meollo de la cuestión de calcular cuántos interruptores se pueden instalar en un panel. Hay algunos pasos que debes seguir:

Paso 1: Determine el amperaje nominal del panel

Mire la etiqueta en el panel para encontrar su amperaje nominal. Esta información suele estar claramente marcada. Por ejemplo, si su panel tiene una potencia nominal de 200 amperios, esa es la corriente máxima que puede manejar.

Paso 2: considere los tamaños de los interruptores

Los disyuntores vienen en diferentes tamaños, generalmente medidos en amperios. Los tamaños de disyuntores comunes incluyen 15 amperios, 20 amperios y 30 amperios. Los aparatos o circuitos más grandes con mayores requisitos de energía necesitarán disyuntores más grandes.

Para calcular el amperaje total de todos los disyuntores que planea instalar, debe multiplicar el número de cada tipo de disyuntor por su amperaje nominal y luego sumarlos todos. Por ejemplo, si tiene diez disyuntores de 15 amperios y cinco disyuntores de 20 amperios, el amperaje total sería (10 x 15) + (5 x 20) = 150 + 100 = 250 amperios.

Sin embargo, no puede simplemente instalar disyuntores que sumen el amperaje nominal del panel. Es necesario dejar algo de margen por seguridad. Los códigos eléctricos generalmente requieren que el amperaje total de todos los disyuntores en un panel no exceda el 80% del amperaje nominal del panel. Entonces, para un panel de 200 amperios, el amperaje total de los disyuntores no debe exceder 0,8 x 200 = 160 amperios.

Paso 3: cuenta del espacio físico

Incluso si los cálculos de amperaje permiten una cierta cantidad de interruptores, aún debe asegurarse de que encajen físicamente. Algunos paneles tienen una cantidad limitada de ranuras y cada ranura solo puede acomodar un tipo específico de interruptor. Es posible que deba elegir un panel con más ranuras o utilizar disyuntores en tándem (también conocidos como disyuntores dúplex) en algunos casos. Los disyuntores en tándem están diseñados para colocar dos circuitos en una sola ranura, pero no todos los paneles permiten su uso, así que verifique las especificaciones del panel.

Otras consideraciones

Hay algunas otras cosas a tener en cuenta al instalar disyuntores en un panel:

Carga del circuito

Es importante calcular con precisión la carga en cada circuito. La sobrecarga de un circuito puede hacer que el disyuntor se dispare con frecuencia o, en el peor de los casos, representar un riesgo de incendio. Asegúrese de conocer los requisitos de energía de todos los electrodomésticos y dispositivos que se conectarán a cada circuito.

Códigos eléctricos

Los códigos eléctricos varían según la ubicación y es fundamental cumplirlos. Estos códigos existen para garantizar la seguridad de su sistema eléctrico. Cubren todo, desde el tamaño y la instalación del disyuntor hasta los métodos de cableado. Siempre consulte a un electricista autorizado o a una autoridad eléctrica local si no está seguro acerca de los requisitos del código.

Expansión futura

Piense en sus futuras necesidades eléctricas. Si planea agregar más electrodomésticos o circuitos en el futuro, podría ser una buena idea instalar un panel más grande o dejar algunas ranuras vacías para futuros disyuntores. Esto puede ahorrarle la molestia y el costo de tener que actualizar el panel más adelante.

Productos relacionados

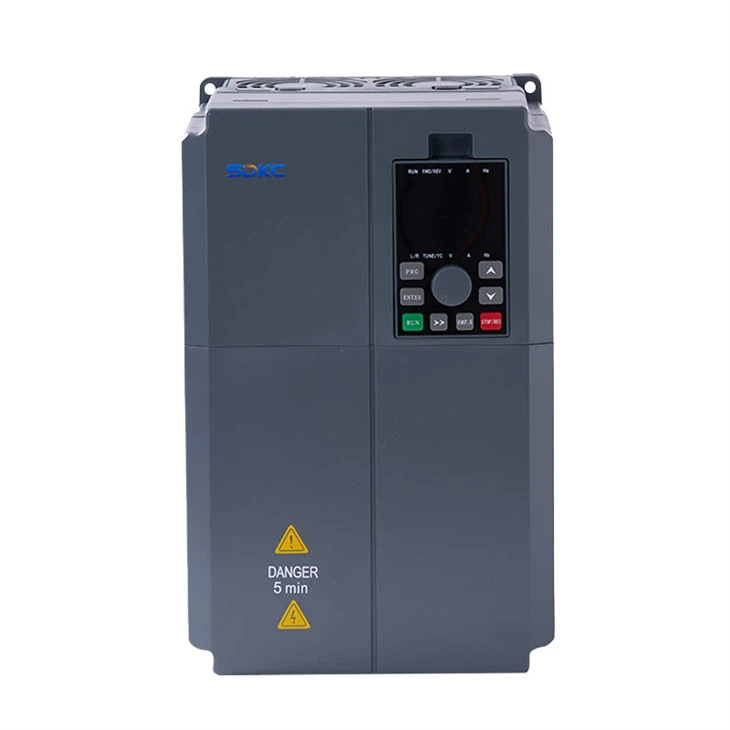

Como proveedor de disyuntores, también quiero mencionar algunos de nuestros productos relacionados que podrían resultar útiles en sus proyectos eléctricos. Ofrecemos unConvertidor de frecuencia para ventiladores y bombaslo que puede ayudarle a controlar la velocidad y el consumo de energía de sus ventiladores y bombas de manera más eficiente. NuestroContactor CJ20es una opción confiable para controlar circuitos eléctricos y es conocido por su durabilidad y rendimiento. Y si necesita un lugar para guardar sus componentes eléctricos al aire libre, nuestroCaja de distribución exteriores una gran opción, diseñada para proteger su equipo de los elementos.
